专业RTM树脂传递模塑工艺仿真

RTM-Worx是一款先进的树脂模注工艺仿真软件,由荷兰应用科学研究组织(TNO)在1991年开发,广泛用于模拟RTM、VIP等复合材料工艺过程中树脂的充型流动情况,也可用于模拟压力驱动下多孔介质中的一般流动过程。RTM-Worx能高效、方便地利用有限元(FEM)和控制体积法(CVM)求解多孔介质中树脂流动过程的物理方程。

特色功能

友好的图形界面

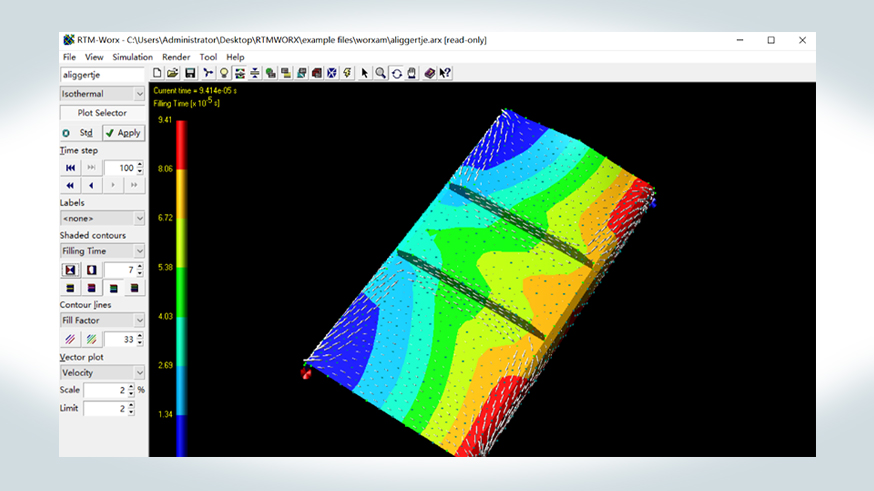

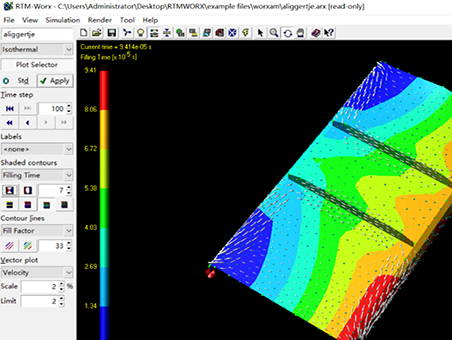

RTM-Worx操作界面具有典型的WINDOWS风格,简单易用,通过导入几何体结构或者在软件中直接建立点、线、面结构构成模型。属性信息可以直接赋给几何实体,与有限元分析单元组概念类似但更加智能,可以任意指定或改变单元属性。它能够提供一个比人工单元组更切合实际情况的概念模型,适用于所有的几何体。

高度集成化的模拟系统

RTM-Worx是一个高度集成化的模拟系统,前处理器、求解器、后处理器三大模块集成于同一界面,可独立完成完整的树脂注射过程分析并获得分析结果。求解器采用有限元法(FEM)构建单元,采用控制体积法(CVM)计算流体前端,获得高精度的计算结果,各分析模块可任意切换。软件独特地将点(可模拟注射口或排气口)、1D线单元(可模拟管道或流道)、3D壳体单元(模拟壳体结构)、3D实体单元(模拟异形件)建立在同一个结构模型里,实现复杂形状、多管道的快速建模和分析。

强大及可扩展的复合材料工艺模拟

RTM-Worx设计目标是用来模拟RTM工艺的,但也能模拟树脂浸泡成型工艺(RIP),软件的非等温反应模块使RTM-Worx也可用于模拟反应注射成型工艺(RIM)。软件已广泛应用在航空航天、风能、汽车、土木工程、造船等领域中。

RTM-Worx使用了CFD-Worx核心。CFD-Worx已在热塑性塑料注射成形和气体辅助成形(GAIM WORX)与芯片封装(3P-Worx)软件中得到广泛应用,核心的共享也为RTM-Worx用户的验证工作提供了便利。

虽然RTM-Worx未明确是否适用于树脂模渗透成型工艺(RFI),但德国航空中心(DLR)通过巧妙地利用RTM-Worx提供的单元类型将所有单元集中于一个模型中,展示了RTM-Worx在RFI工艺中的仿真应用。

更高的计算稳定性和高效性

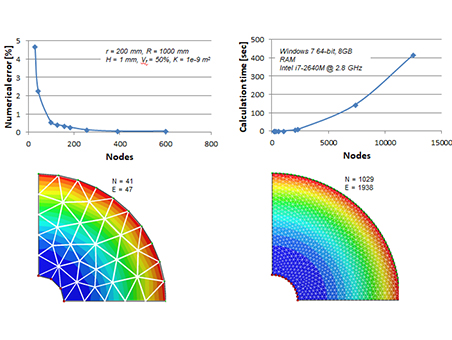

RTM-Worx拥有完全重新设计的界面、更快的计算速度(比第一款RTM工艺模拟软件π7快四倍)。求解速度非常快,粗网格一般数分钟即可完成计算。当充分考虑了速度、温度和固化信息时,计算过程也仅约两倍长的时间。软件的数值精度非常高,即使在最坏的情况下(压力成对数下降的点注射)也只需150左右的单元就能将误差降到1%以下。RTM-Wrox完全不受渗透率巨大差异的困扰,可简单作为物理参数来应用,无论是实测参透率还是Poiseuille或Hele-Shaw流动的树脂通道。由于采用了FEM/CVM算法,使得树脂流动前端计算精度高,对于不同的单元类型,采用Darcy和Poiseuille、Hele-Shaw模拟流动现象。

先进的网格处理技术

RTM-Worx软件集成了一个全三维的表面建模工具。首先输入定义中性面的节点坐标x、y、z,然后将节点连接成曲线构成表面的边界线。表面是由一系列闭合的连续曲线组成的,同时带有厚度、织物特性等属性。

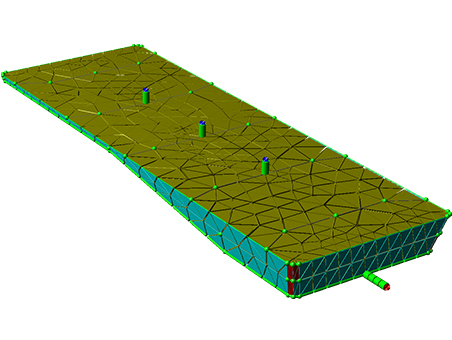

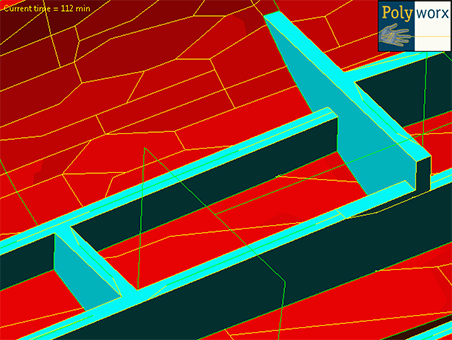

RTM-Worx内置了网格生成器,可以对曲线和曲面进行自动、快速的网格划分,同时支持渐增式划分。单元的尺寸决定了流动模拟的准度和精度。默认情况下,单元的尺寸与节点间距是适应的,即所谓的“分级”网格。在一般情况下,当所有单元尺寸近似相等时RTM-Worx模拟性能最佳。除此之外,还可以通过增加节点的方法,提高模型局部的网格划分精度,用户由很大的选择弹性,可根据实际情况选择恰当的划分方法。即使在导入错误的曲线和曲面时,如自重叠和边界相交,网格生成器也可产生正确的网格并顺利进行计算。

丰富的软件模型接口

RTM-Worx支持多种格式文件的导入,包括:
-WDX文件:RTM-Worx数据格式,包含所有RTM-Worx模型数据的ASCII文件。允许用户自定义生成文件,从其他软件导入或导出到其他RTM分析软件。
-STL文件:3D Systems公司的SLA接口,属于二进制和ASCII格式。
-Patran Neutral文件格式(网格以曲面模型导入)。
-C-mold网格文件(FEM),以曲面模型导入网格及属性。
-Fluent GAMBIT网格文件。
-AutoCAD的DXF文件。
-SEPRAN文件(MSH),包括连接单元。
-π7模型数据库(Pi7)文件:全面支持。

另外,具备可扩展模块,可导入由MSC laminate Modeler软件(或Anaglyph公司的Laminate Tools)生成的layup文件。Layup文件包含模型、有限元网格、铺层顺序及纤维取向等信息。RTM-Worx软件可以根据这些信息自动计算预成形体性能,并把它保存在一个单独的文件。
RTM-Worx导入的文件会与现有的模型合并,各个单独的部分将合并为一个整体模型。RTM-Worx还支持导出Patran Neutral、DXF格式(可用于生成注射方式图)和Tecplot数据文件格式。

参数化SALT扩展脚本功能

RTM-Worx提供了SALT扩展功能,采用类似C语言的程序,用户可以自己编写程序对模拟过程进行扩展。SALT程序可用记事本打开和编辑,在SALT控制台进行。特别对于复杂的铺层结构可灵活使用。

典型案例

NH-90直升机起落架应用

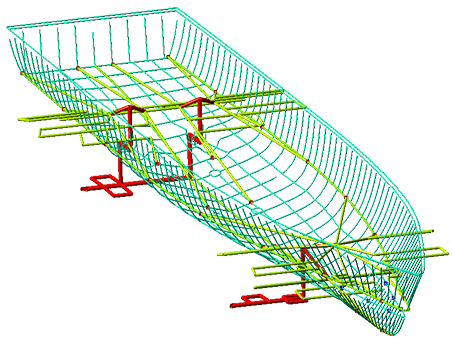

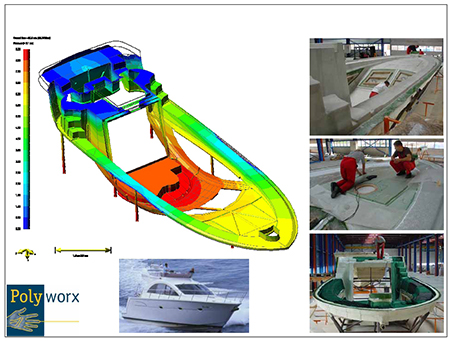

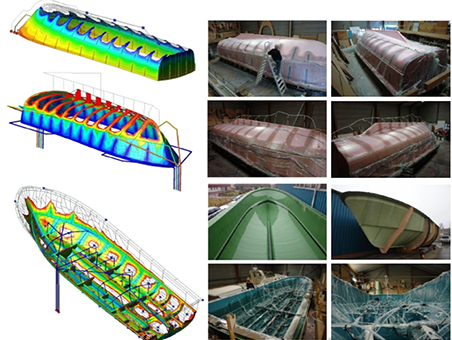

甲板注射工艺模拟应用

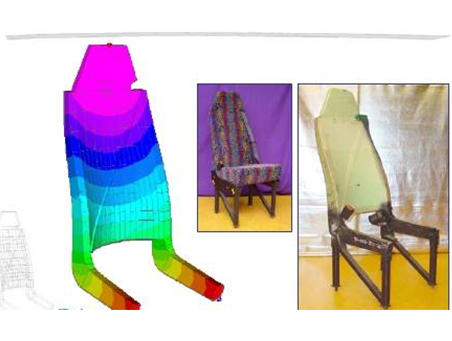

汽车座椅应用

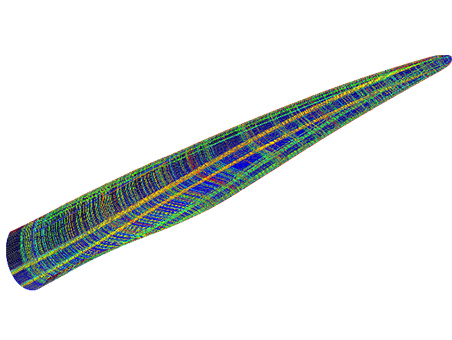

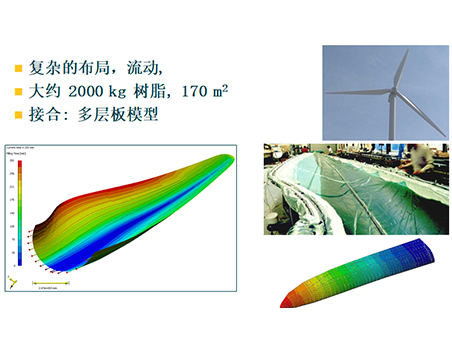

风电叶片应用
