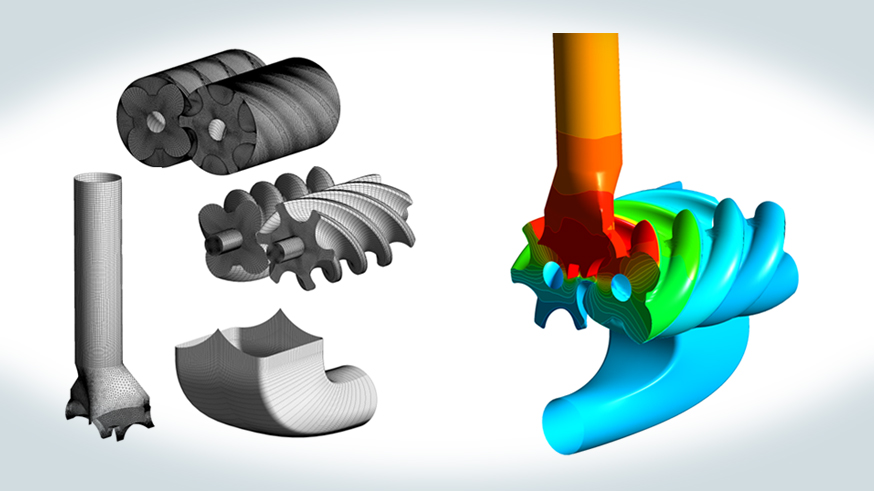

TwinMesh是针对容积式旋转机械内部流动仿真的网格生成工具,该工具可自动生成高质量的六面体网格,与ANSYS CFX求解器结合,对齿轮泵、偏心螺杆泵、涡旋压缩机/膨胀机等容积式流体机械实现其内部流场的CFD仿真。
TwinMesh是针对容积式旋转机械内部流动仿真的网格生成工具,该工具可自动生成高质量的六面体网格,与ANSYS CFX求解器结合,对齿轮泵、罗茨泵、摆线泵、双螺杆式压缩机/膨胀机/泵、偏心螺杆泵、涡旋压缩机/膨胀机、汪克尔转子发动机等容积式流体机械实现其内部流场的CFD仿真。
Twinmesh内置多个网格模板,包括罗茨泵、螺杆压缩机、涡旋压缩机、齿轮泵、摆线泵、划片压缩机等,用户只需要选择相应模板,即可快速获得高质量网格。
Twinmesh的参数设置全部为向导式,即使没使用过软件,也可以快速上手,平均设置一次网格参数仅需数分钟的时间。

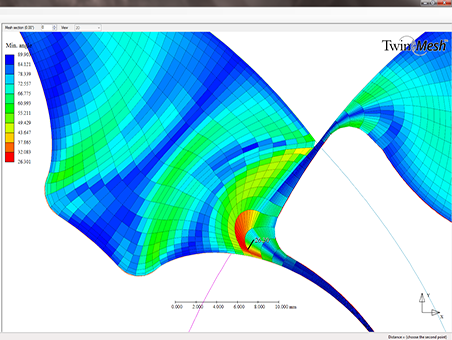

Twinmesh使用可视化的网格质量界面,用户通过颜色就能直接判断网格的质量,如果调整网格,其质量分布图会动态调整。

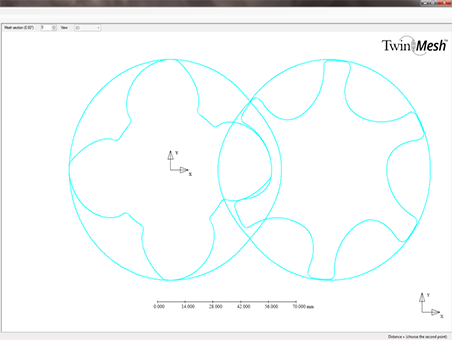

Twinmesh不仅提供二维断面的网格,还提供三维网格的整体显示。

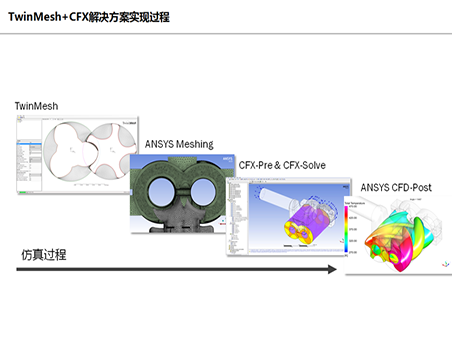

在Twinmesh中完成网格划分后,软件会直接生成CFX的pre文件,里面包含了默认的求解设置,用户几乎无需修改,就可以直接进行求解。

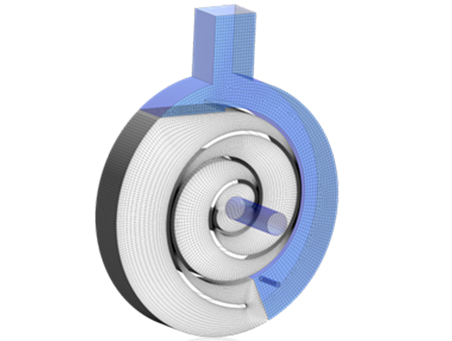

某涡旋压缩机的网格生成

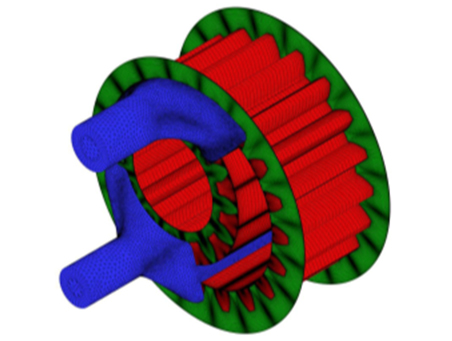

某齿轮泵的网格生成

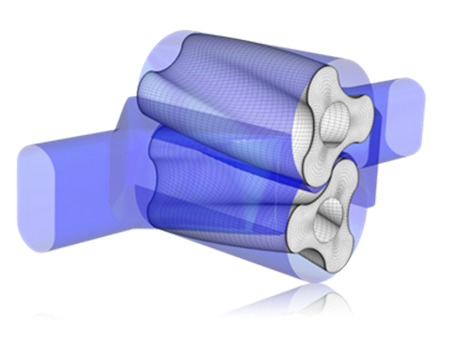

某罗茨泵的网格生成

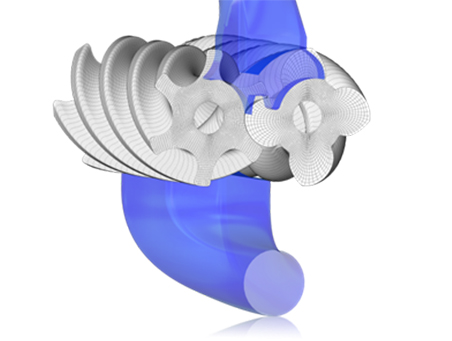

某螺杆压缩机的网格生成
